開關變壓器的工作原理

脈沖變壓器是一種常用的變壓器產品，對通信用的變壓器而言，非線性畸變是一個極重要的指標，因此要求變壓器工作在磁心的起始導磁率處，以至即使像輸入變壓器那樣功率非常小的變壓器。今天我們主要來介紹一下脈沖變壓器工作原理及主要用途，希望可以幫助到大家。

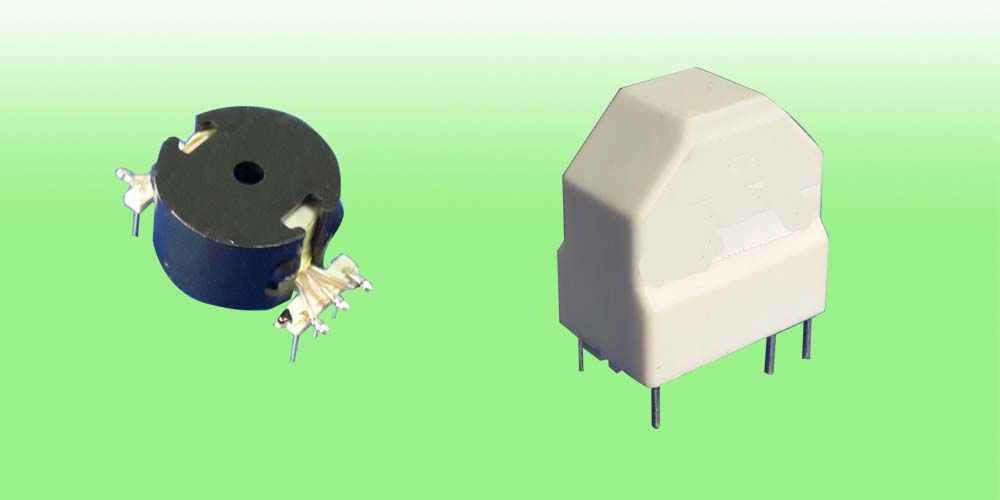

脈沖變壓器工作原理

脈沖變壓器工作原理利用鐵心的磁飽和性能把輸入的正弦波電壓變成窄脈沖形輸出電壓的變壓器。可用于燃燒器的點火、晶閘管的觸發等。脈沖變壓器結構為原繞組套在斷面較大的由硅鋼片疊成的鐵心柱上，副繞組套在坡莫合金材料制成的斷面較小的易于高度飽和的鐵心柱上，在兩柱中間可設置磁分路。電壓和磁通的關系，輸入電壓u1是正弦波，在左面鐵心中產生正弦磁通Φ1。右面鐵心中磁通Φ2高度飽和，是平頂波，它只有在零值附近發生變化，并立即飽和達到定值。當Φ2過零值的瞬間，在副繞組中就感應出極陡的窄脈沖電動勢e2。磁分路有氣隙存在，Φσ基本上按線性變化，與漏磁相似，其作用在于保證Φ1為正弦波。

脈沖變壓器主要用途

脈沖變壓器廣泛用于雷達、變換技術;負載電阻與饋線特性阻抗的匹配;升高或降低脈沖電壓;改變脈沖的極性;變壓器次級電路和初級電路的隔離應用幾個次級繞組以取得相位關系;隔離電源部分的直流成分;在晶體管(或電子管)脈沖振蕩器中使集電極(陽極)和基極(柵極)間得到強藕合;采用若干個次級繞組，以便得到幾個不同幅值的脈沖，使電子管的板極回路和柵極回路，或晶體管的集電極與基極間形成正反饋，以便產生自激振蕩;作為功率合成及變換元件等
