特性

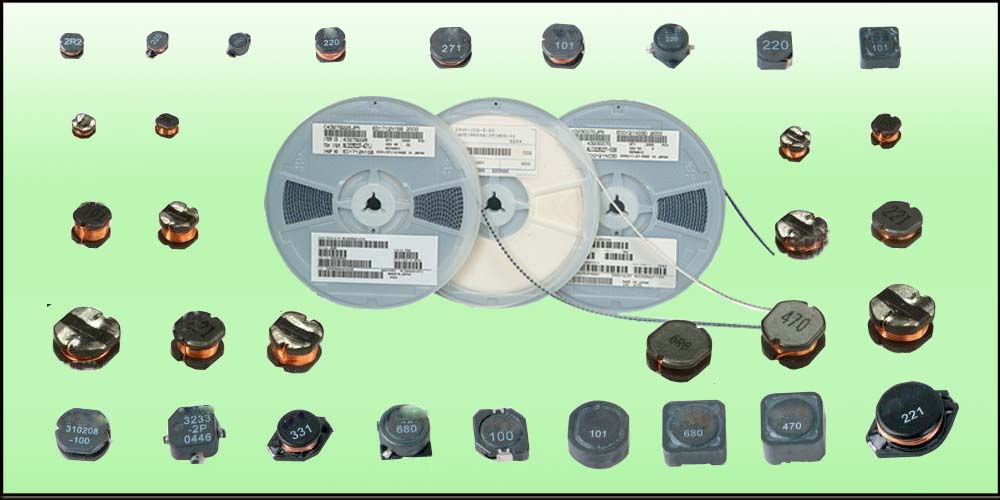

1、表面貼裝高功率電感。

2、具有小型化，高品質，高能量?jī)?chǔ)存和低電阻之特性。

3、主要應用在電腦顯示板卡，筆記本電腦，脈沖記憶程序設計，以及DC-DC轉換器上。

4、可提供卷軸包裝適用于表面自動貼裝。

貼片電感特點

1、平底表面適合表面貼裝。

2、優異的端面強度良好之焊錫性。

3、具有較高Q值，低阻抗之特點。

4、 低漏磁，低直電阻，耐大電流之特點。

5、可提供編帶包裝，便于自動化裝配

            貼片功率電感線徑/圈數計算公式

來源：時間：2012-09-04 12:27:57

功率電感加載其電感量按下式計算:線圈公式

阻抗 = 2 * 3.14159 * F(工作頻率) * 電感量(mH)，設定需用 360ohm 阻抗，因此：

電感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作頻率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH

據此可以算出繞線圈數：

圈數 = [電感量* { ( 18*圈直徑(吋)) + ( 40 * 圈長(吋))}] ÷ 圈直徑 (吋)

圈數 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈

空心電感計算公式

空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

D------線圈直徑

N------線圈匝數

d-----線徑

H----線圈高度

W----線圈寬度

單位分別為毫米和mH。。

空心線圈電感量計算公式:

l=(0.01*D*N*N)/(L/D+0.44)

線圈電感量 l單位: 微亨

線圈直徑 D單位: cm

線圈匝數 N單位: 匝

線圈長度 L單位: cm

頻率電感電容計算公式:

l=25330.3/[(f0*f0)*c]

工作頻率: f0 單位:MHZ 本題f0=125KHZ=0.125

諧振電容: c 單位:PF 本題建義c=500...1000pf 可自行先決定,或由Q

值決定

諧振電感: l 單位: 微亨

1。針對環行CORE，有以下公式可利用: (IRON)

L=N2．AL L= 電感值（H)

H-DC=0.4πNI / l N= 線圈匝數(圈)

AL= 感應系數

H-DC=直流磁化力 I= 通過電流(A)

l= 磁路長度

l及AL值大小，可參照Micrometal對照表。例如: 以T50-52材，線圈5圈半，其L值為T(mén)50-52(表示OD為0.5英吋)，經查表其AL值約為33nH

L=33．(5.5)2=998.25nH≈1μH

當流過10A電流時，其L值變化可由l=3.74(查表)

H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）

即可了解L值下降程度(μi%)

2。介紹一個經驗公式

L=(k*μ0*μs*N2*S)/l

其中

μ0 為真空磁導率=4π*10(-7)。（10的負七次方）

μs 為線圈內部磁芯的相對磁導率，空心線圈時μs=1

N2 為線圈圈數的平方

S 線圈的截面積，單位為平方米

l 線圈的長度， 單位為米

k 系數，取決于線圈的半徑（R)與長度的比值。

計算出的電感量的單位為亨利。
